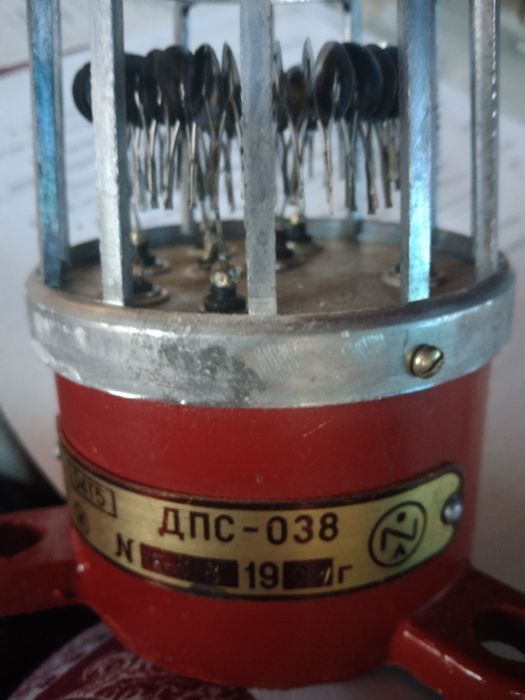

Тепловой пожарный извещатель ДПС-038 предназначен для сигнализации о том, что температура окружающего пространства резко возросла в течение 7 секунд на 30 градусов. Подача сигнала идет в виде термо э.д.с. напряжением не менее 36мВ. Работает в комплекте с прибором промежуточный исполнительный орган ПИО-017.

Область применения и конструкция

Извещатель ДПС-038 устанавливается в помещениях, где возможно создание взрывоопасной обстановки. Это места хранения легковоспламеняющихся жидкостей, производственные цеха, морские плавсредства, хранилища продукции химических предприятий, испытательные лаборатории.

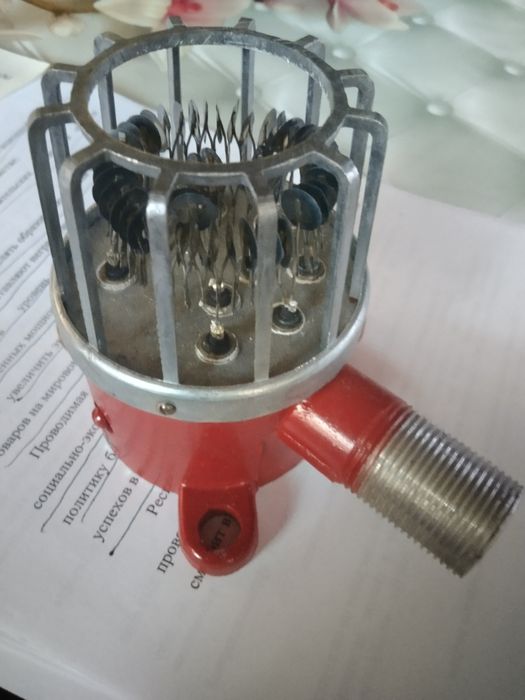

Датчик ДПС-038 состоит из батареи и 50 термопар. Одна группа термопар (25 штук) включается в прямой полярности, другая – в обратной. Каждая термическая пара представляет собой сверхчувствительный теплоприемник, изготовленный из пластин.

Материл пластин – серебро. Все термопары имеют одинаковые параметры и находятся в одном и том же температурном режиме, поэтому вырабатываю одинаковые ЭДС. Следовательно, напряжение при такой конфигурации полярности равно нулю на выходе. Такое равновесие сохраняется, если температура увеличивается постепенно.

При резком возрастании температуры в термопарах возникает гораздо большая ЭДС, и на выходе формируется напряжение достаточное для срабатывания прибора оповещения. В датчике пожарной сигнализации нет релейного устройства, поэтому роль его исполняет прибор ПИО-017. Это высокочувствительное реле, с подгоночными катушками сопротивлений. К одному устройству промежуточного исполнительного органа может подключаться до десяти извещателей.

В наличии имеется 5 штук.
